 无线电综合测试仪 您所在的位置:首页 > 产品中心 > 无线电综合测试仪

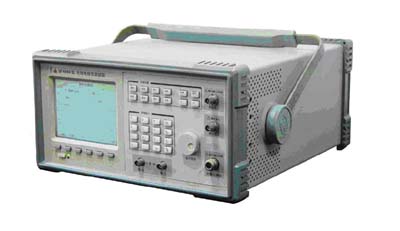

QF4945宽带高性能无线电综合测试仪内置射频合成源、频谱分析仪、功率计等十几种测试仪器,能对150W以内的无线通信装备进行双工测试和各种无线电参数测试。可广泛应用各类电台通信装备、对流层散射通信装备、部分无线电接力通信装备和卫星通信装备的研制、生产、维护维修等领域。


无线电综合测试仪,频率100KHz~3000MHz,输出电平-136~+6dBm,集RF合成源(FM、AM)、RF频率计、RF功率计、调制度仪、频谱分析仪、AF信号源、AF频率计、AF电压表、AF失真仪/信纳计及AF数字示波器等十几种测试仪于一体,具有单边带、脉冲、矢量等多种调制功能,可完成各种无线电参数测量。


主要特点
● 频率范围宽、测量功能多
● 具有单边带调制、脉冲调制和矢量调制等多种调制功能
● 双工测试功能和频谱分析功能
● 大功率测量功能
● 交直流供电

主要技术指标
射频合成器 载波频率范围 100kHz~3000MHz
输出幅度 -136dBm~+6dBm
单边带相位噪声 ≤-106dBc/Hz (偏离载波20kHz以远)
调制特性 频偏范围 100Hz~N×800kHz
调幅度 0~99%
单边带调制频率范围:300Hz~3kHz
脉冲调制通断比 ≥70dB
IQ调制带宽(3dB) DC~10MHz
射频频率计 频率测量范围 100kHz~3000MHz
射频功率计 功率测量范围 2mW~60W(连续)或150W(10s/min)
调制度仪 频偏测量范围 0Hz~100kHz
调幅度测量范围 0~99.9%
单边带解调带宽 50Hz~20kHz(3dB)
双音频合成器 频率范围 0.1Hz~100kHz(波形包括:正弦波、三角波、锯齿波、方波和脉冲波)
电平范围 1mVrms~4Vrms
音频分析仪
频率测量范围 20Hz~400kHz
电压测量范围 0~30Vrms
失真测量范围 0.1%~100%
数字存储示波器 频率范围 DC,20Hz~100kHz
频谱分析仪 频率范围 100kHz~3000MHz
外形尺寸(宽×高×深)(360×177×400)mm3
重量 约17kg
工作温度 00C~500C
